ねじの種類を、外径・ピッチから確認。

まず測るのは「外径」と「ねじ山の間隔」

おねじの外径は、向かい合うねじ山の頂点の間をノギスで測ります。山の間隔（ピッチ）は、ピッチゲージを当てて確認します。定規で目安を測る場合は、1番目の山から11番目の山までの「10区間」の長さを測り、10で割ります。

タップで拡大

• 数えるのは山と山の「間」です。11個の山の間には10区間あります。
• 外径とピッチは、規格を絞り込む手がかりです。似た数値だけで規格を確定しません。
• めねじだけの場合は、穴の口元・奥・刻印の写真や、相手の部品の図面が役立ちます。測れない所は未記入で相談できます。

Gねじの呼びと、外径の目安

次は、G（管用平行ねじ）の基準外径を丸めた目安です。呼びの分数は、実際の外径をインチで表した数ではありません。実測値は公差や摩耗でも変わるため、外径だけで決めず、ピッチや規格表示も確認します。Rなどのテーパーねじは測る位置でも外径が変わります。

• 呼び 1/8：外径 約9.7mm、1インチ（25.4mm）あたり28山
• 呼び 1/4：外径 約13.2mm、19山
• 呼び 3/8：外径 約16.7mm、19山
• 呼び 1/2：外径 約21.0mm、14山
• 呼び 3/4：外径 約26.4mm、14山
• 呼び 1：外径 約33.2mm、11山

おねじ・めねじ、MねじとGねじの違い

ここで、よく出てくる言葉を整理します。おねじは、ボルトのように外側にねじ山があるものです。めねじは、ナットのように穴の内側にねじ山があるものです。おねじとめねじは、種類とサイズが合っていないと、きちんとかみ合いません。

• Mねじ（メートルねじ）：ボルトやナットなど、物を締めて固定するためのねじです。「M10」は、外径が約10mmという意味です。山の間隔（ピッチ）も、mmで表します。
• Gねじ（管用平行ねじ）：配管や継手をつなぐためのねじです。「G1/4」のように分数で呼び、数字は実際の外径（約13.2mm）と一致しません。山の数は、1インチ（25.4mm）あたりで表します。
• ねじの規格が違うと、外径が近くても組み合わせられません。外径・ピッチに加え、ねじ山の形や角度、規格の記号を照合します。
• Rねじ・Rcねじ（管用テーパーねじ）は、Gねじと同じ仲間ですが、先に向かって細くなります。くわしくは次の「テーパーか、平行か」で説明します。

テーパーか、平行か

Rは管用テーパーおねじ、Rcは管用テーパーめねじです。Gは管用平行ねじで、同じ平行ねじでもRpなどとは区別します。漏れを止める仕組みも、ねじ部・座面・パッキンなど接続の方式によって違うため、ねじ山と口元を合わせて確認します。

• おねじは、先・中央・根元の完全なねじ山で外径を比べます。
• シールテープの跡や、見た目の太さだけで規格を確定しません。
• 座面、Oリング、パッキンの有無と形も、写真でお知らせください。

海外の機械や古い設備のねじ

輸入した機械には、アメリカの管用ねじ（NPT）やインチのねじ（ユニファイ）が使われていることがあります。見た目は似ていますが、山の角度や間隔が違うため、無理にねじ込むと漏れや破損の原因になります。

• 製造国と、だいたいの年式が手がかりになります。
• 測った数字が目安の表と少しずれるときは、別の規格を疑います。
• 判断がつかないときは、現物をお預かりして測ることもできます。

道具がないときは、写真や刻印から

測定工具をそろえてから相談する必要はありません。手元の写真・図面・現物から、製作前に必要な確認を進めます。定規や紙で測った数値は、おおよその寸法として扱います。

• 全体と、ねじ山・穴の口元・刻印が分かる写真を用意します。
• 図面にM、G、R、Rc、NPTなどの記号があれば、そのままお知らせください。
• 種類が不明なねじを、手持ちのボルトや継手で無理にはめて確かめないでください。

間違えやすい組み合わせ

見た目がよく似ていて、途中まではまってしまう組み合わせがあります。無理に締め込むと、ねじ山が傷んで漏れの原因になります。

• 管用ねじ（R・G）と、アメリカの管用ねじ（NPT）：山の角度が違う（55度と60度）。サイズによっては山の数が同じなので、数だけでは見分けられない
• メートルねじとインチのねじ：外径が近いサイズがある
• 途中で固くなる、斜めに入るなどの場合は、無理に締め込まず、種類とサイズを確認します。

相談前チェックリスト

• 図面・仕様書・刻印、または全体とねじ部の写真
• おねじの外径と測った位置（測れる範囲）
• ピッチゲージの値、または10区間の長さ（不明でも相談可）
• 使う場所、流すもの・圧力・温度、必要数と希望時期

参考にしたメーカー資料

測定方法と規格の説明を、次の一次資料で確認しています。確認日：2026年10月19日。

• 新潟精機：ピッチゲージの用途と使い方
• Swagelok：ねじ・接続部の識別ガイド（英語PDF）
• OSG：管用ねじの寸法資料（PDF）
• YAMAWA：RpとGの違い

掲載した寸法は規格を絞り込むための目安です。製作前には図面・規格・使用条件を確認します。

この内容に関係する製作のご相談

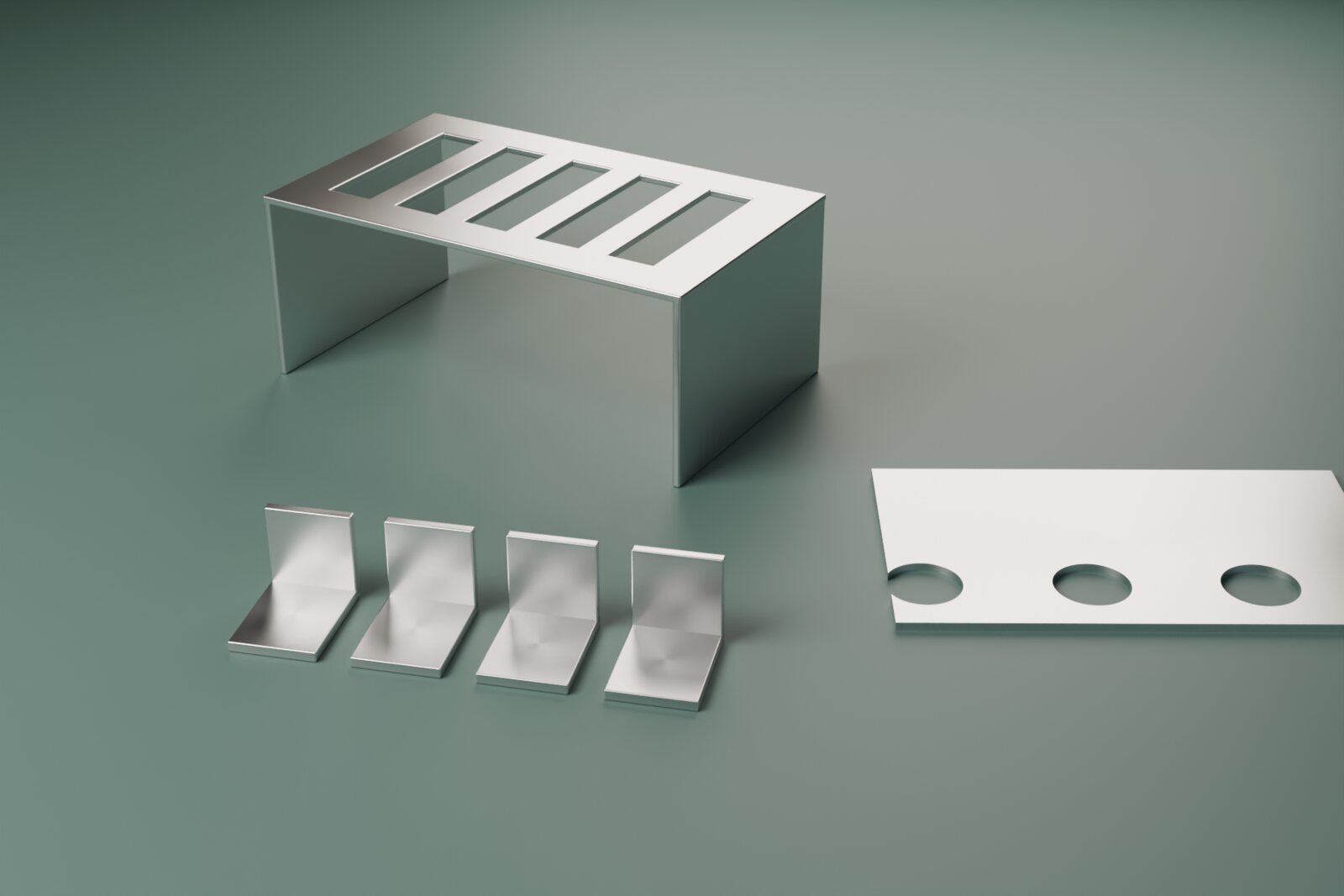

ねじをつなぐ部品（継手）サイズの違うねじをつなぐブッシングや、市販にない寸法の継手（水・空気用。油圧用は除く）を1個からご相談いただけます。現物や、つなぎたい相手のねじが分かれば大丈夫です。 金属の板の加工（板金）お持ちの図面から、カバー・ブラケット・取付金具を1個から相談できます。ステンレス・鉄・アルミの板の切断・曲げ・穴あけに対応。図面があれば図面作成の手間と費用を抑えられます。図面がない場合も、写真・現物・寸法のメモからご相談ください。
