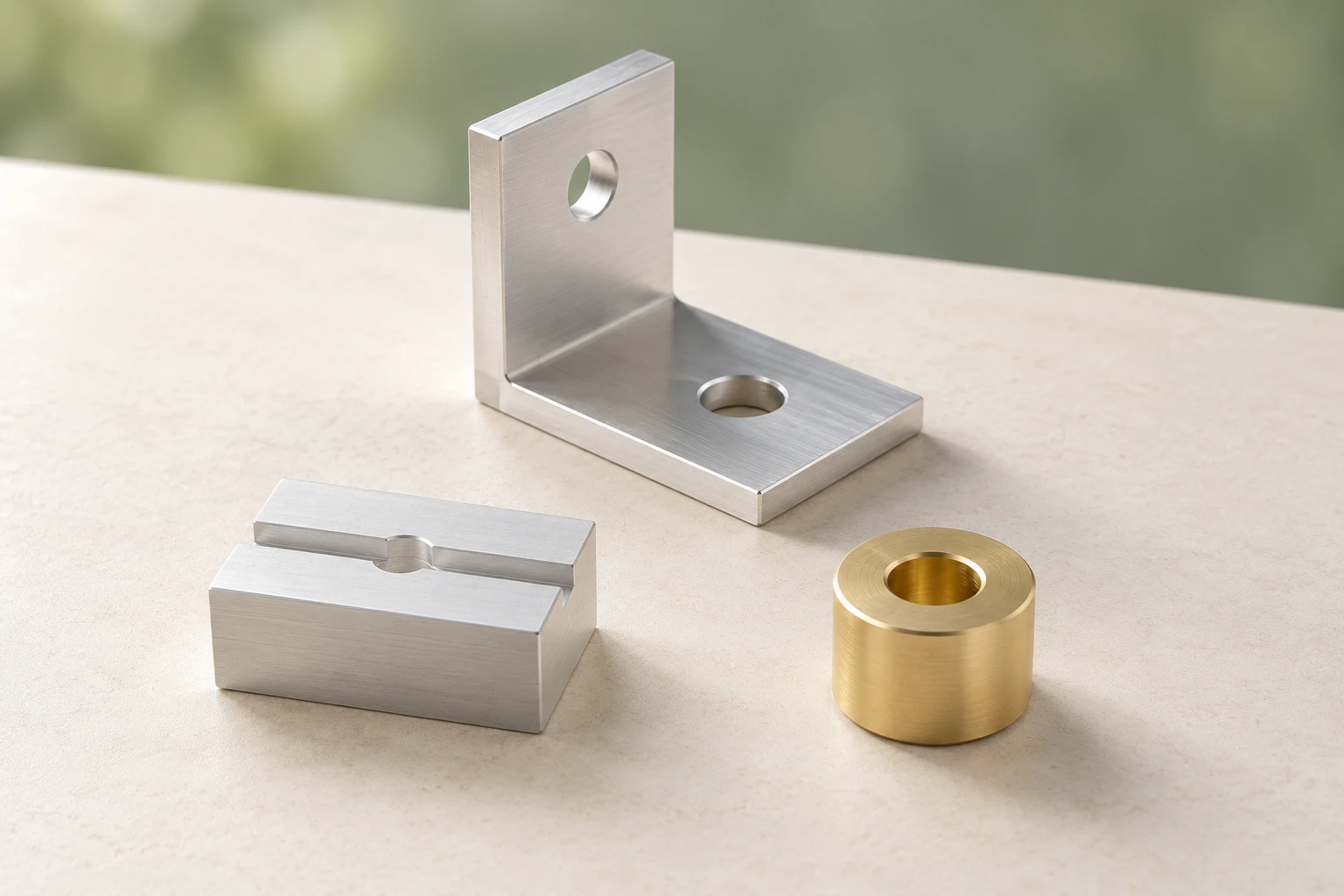

PDF図面から金属ブラケットを小ロット製作したい

この相談で整理すること

• 図面データの形式、寸法、公差、材質、表面処理を確認します。
• 切削、板金、溶接、曲げなど、どの加工に向いているか整理します。
• 1点試作から小ロット製作まで、数量別に確認すべき条件を分けます。

相談時に送ってほしいもの

• PDF図面、CADデータ、写真
• 材質、厚み、表面処理、必要な精度
• 用途、使用環境、希望数量

YOUTOWN側で整理する内容

• 不足している図面情報
• 加工方法ごとの確認事項
• 見積時に必要なデータ形式

先に確認したい注意点

• 強度が重要な部品は、用途と使用環境の共有が必要です。
• 作ってよい図面かは、最初にお客様に確かめていただきます。特許や意匠が残っていると分かった物はお受けしていません。

PDF図面から見積もりまでの流れ

PDFの図面があれば、材質、板の厚み、穴の位置、曲げの向きを確かめて、すぐに見積もりに進めます。加工の機械に使う線のデータが必要な場合は、図面から描き起こします。

• 図面に材質と表面の仕上げが書いてあるかを確かめる
• 大事な寸法と、ゆるくてよい寸法を分ける
• 数量と使う日をお知らせいただく

古い図面や手描きの図面の場合

古い図面は、今は手に入りにくい材料や規格が書かれていることがあります。今の材料で同じ働きをする物に置き換える案をお出しします。まずは見積もりだけのご依頼も歓迎です。当日、遅くとも翌日までにご返信します。

• 読みにくい寸法は、現物や相手の部品から確かめる
• 廃止された規格は、今の規格に置き換える
• 最初の1個で取り付けを確かめてから、残りを作る
