廃番・廃盤部品の再製作｜代替品の確認から製作まで

廃盤部品が見つからないときの3つの確認先

在庫・後継品の確認

メーカー名・型番・刻印などを手がかりに確認します。供給終了後も在庫や後継品が残っている場合があります。

代替品の確認

取付寸法や使用条件が合うかを確認します。形が似ていても、そのまま使用できるとは限りません。保守契約や保証への影響も確認します。

再製作の検討

現物や残っている資料から、必要な測定・図面作成・製作条件を整理します。対応可否は部品ごとに確認します。

型番や材質が分からなくても、部品の役割と困っていることをお知らせください。初回相談は無料です。

型番や使用条件をもとに、代替品・後継品を確認するところから相談できます。候補が見つかっても、互換性や使用条件の確認が必要です。

代替部品・後継品の調達を相談する

作り直す場合に必要になる情報

現物があれば、寸法測定と材質の見当付けから始められます。図面が残っていなくても進められますが、摩耗や欠損があると、元の寸法は推定になります。

• 現物の全体・取付部・破損部が分かる写真を用意します。
• 部品が動くのか固定なのか、荷重や熱、薬品の有無を共有します。
• 壊れた経緯（いつ・どのように）が分かると、同じ壊れ方を避ける検討ができます。

図面がない場合は、測定できる箇所と推定になる箇所を分け、製作前に確認する図面と仕様を整理します。

現物からの図面作成について

製造前に確認しておくこと

現物からの復元では、確定できた寸法と、推定で決めた寸法が混在します。どちらであるかを図面上で分け、製造前に確認してから加工へ進みます。

• 推定箇所は、そのまま作るか、実機合わせにするかを事前に決めます。
• 材質が特定できない場合は、使用条件から候補を絞って選定します。
• 初品の寸法確認結果を記録しておくと、次回の再発注が楽になります。

図面と仕様を確認できたら、必要な数量や材質に合う加工会社への手配を検討します。製作費用と納期は別途ご案内します。

図面をもとに少量製作を相談する

再製作の費用と納期は何で変わる？

形状、材質、必要数量、精度、現物の状態によって、必要な測定や加工が変わります。まず対応可否を無料で確認し、測定・図面作成・部品製作などの作業内容と費用を個別にお見積りします。

• 欠損・摩耗がある場合は、元の寸法を確認するための追加作業が必要になることがあります。
• 希望数量と必要な時期を伝え、製作の前に見積りと図面・仕様を確認します。
• 現物は受付可否と送付方法を確認してから送ります。往復送料はお客様のご負担です。

受け付けられない部品

破損したときに重大な事故につながる部品は、安全上の理由からお受けしていません。判断に迷う場合も、まずは写真と使用状況をお送りください。

• ブレーキ、吊り具、圧力容器、壊れると人がけがをするおそれのある回転部品、油圧・燃料・ブレーキ・ガスのホースと配管は対象外です。
• 医療・航空・鉄道・原子力・防爆の用途の部品、人を守るための安全カバー（ガード）、食品・飲料・医薬品・化粧品に直接触れる部品も対象外です。

他社のロゴ・キャラクター・コピー品、特許や意匠が残っていると分かった部品はお受けしていません。作り直してよい部品かは、最初にお客様に確かめていただきます。

相談前チェックリスト

• 現物の写真（全体・取付部・破損部）
• 設備のメーカー名と型式が分かるラベルの写真
• 部品の役割、使用環境、荷重や温度の条件
• 必要数量、希望時期、予備品の要否

相談前の情報を整理したら、依頼先の選び方と依頼の流れも確認できます。

廃番部品を製造してもらうときの頼み先と流れ

この内容に関係する製作のご相談

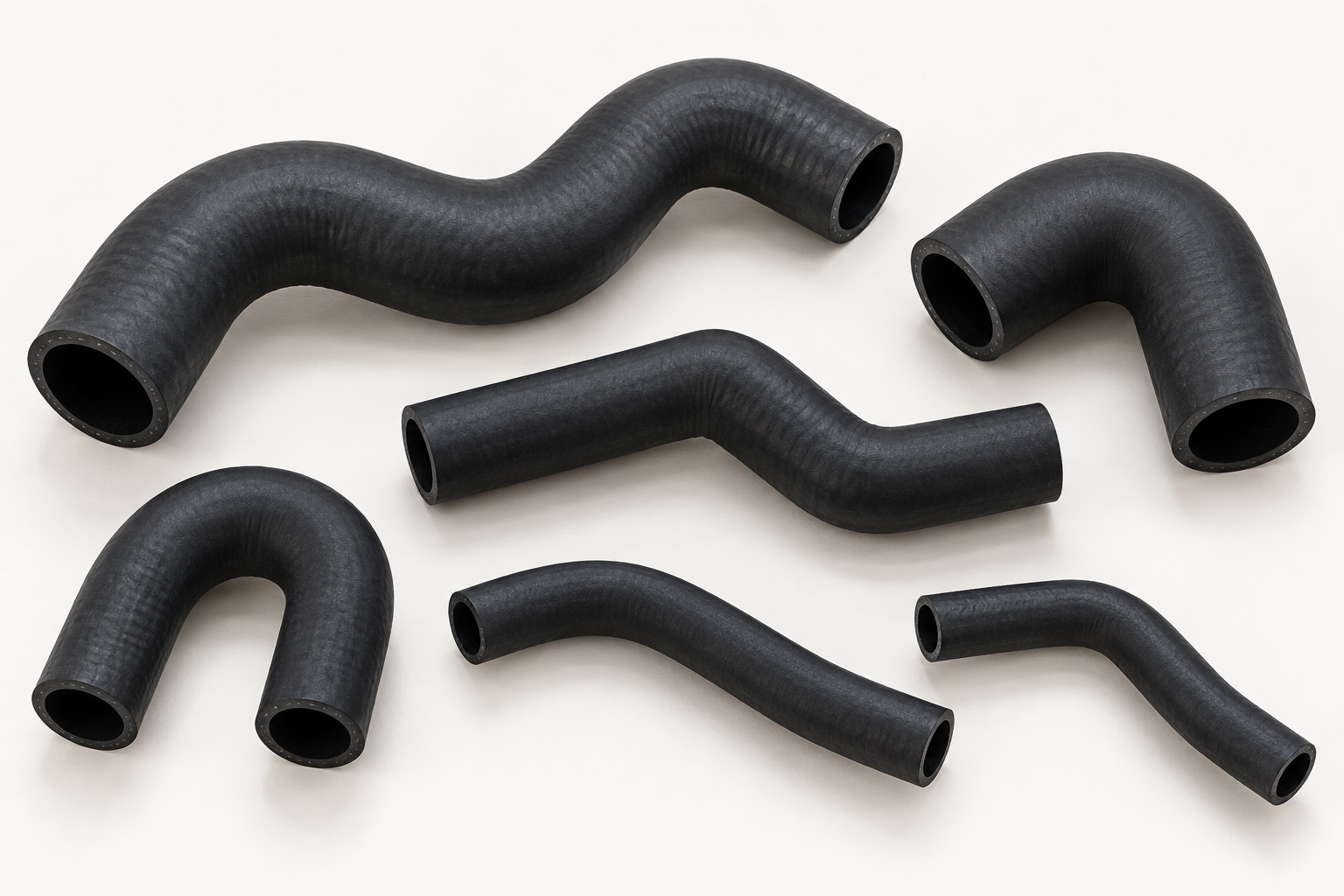

廃番の機械部品の作り直し（図面なし・写真から）廃番で図面もない機械・設備の補助部品を、写真や現物をもとに1個から作り直す相談窓口です。写真での一次確認は無料です。 ゴム・プラスチック部品の複製パッキン、ゴム足、グロメット、樹脂のブロックやローラー。もう買えないゴムや樹脂の部品を、現物や写真から1個でもご相談いただけます。 ねじをつなぐ部品（継手）サイズの違うねじをつなぐブッシングや、市販にない寸法の継手（水・空気用。油圧用は除く）を1個からご相談いただけます。現物や、つなぎたい相手のねじが分かれば大丈夫です。 ラジエーターホース・ヒーターホース整備工場・部品販売店・設備保全の担当者へ。ヒーターホース・ラジエーターホースの製作と、シリコン・EPDM・NBR素材のホース製作に対応します。廃番品や市販品では合わない形も、現物・図面・写真からご相談ください。流すもの・温度・圧力を確認して、材質と作り方を整理します。
